CAD软件作为一款功能强大的制图工具，广泛应用于工程设计、建筑规划等领域，对于初学者来说，掌握三维绘图技巧是提升制图能力的关键步骤。许多用户在学习和使用CAD2004时，常常会遇到如何高效绘制三维图的疑问。实际上，CAD2004不仅支持二维制图，还提供了丰富的三维建模功能，通过系统的方法可以轻松实现复杂的三维图形创作。本教程将详细解析CAD2004画三维图的核心步骤，帮助用户从基础操作到熟练应用，确保每一步都清晰易懂，为日常工作和学习提供实用参考。
CAD2004画三维图的方法：

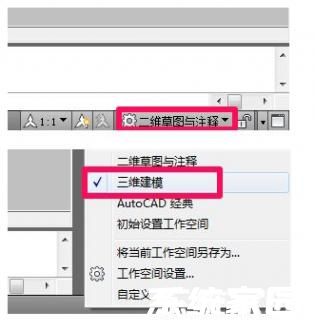

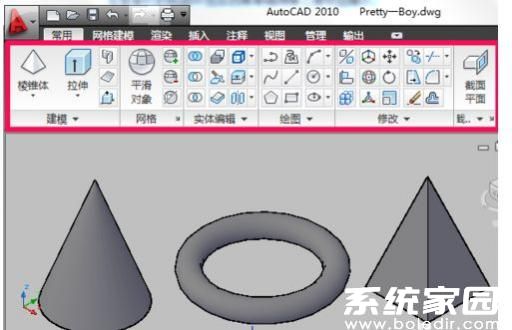

步骤一：启动CAD2004软件后，在界面右下角找到二维草图与注释选项，点击切换至三维建模工作空间。这一操作是进入三维绘图模式的基础，三维建模空间提供了专门的工具面板，便于后续操作。切换时需确保软件运行稳定，避免因系统卡顿导致切换失败。初次使用建议先熟悉界面布局，三维建模工作区将工具栏优化为三维对象创建功能，如实体编辑和视图控制，大幅提升绘图效率。通过这一步，用户能快速适应三维环境，为后续步骤打下坚实基础。

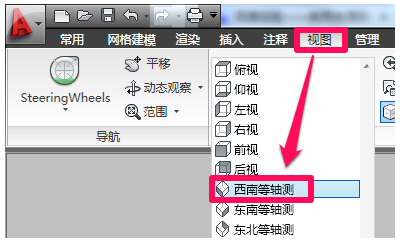

步骤二：在菜单栏的视图选项中，选择西南等轴测或其他三维视图模式。西南等轴测视图能直观展示三维对象的立体结构，帮助用户从不同角度观察模型细节。选择时需考虑绘图需求，例如等轴测视图适合展示等比例缩放的对象，而透视视图则增强真实感。这一步至关重要，因为合适的视图模式能减少视觉误差，确保绘图准确性。操作中可反复切换视图，对比效果，以找到最佳观察角度，同时结合缩放和平移工具优化视角，提升三维建模的精确度。

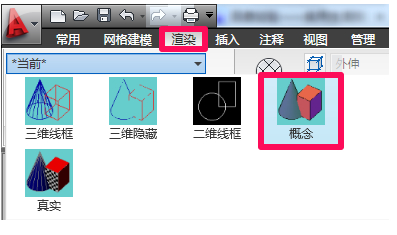

步骤三：为提升三维模型的视觉效果，进入菜单栏的渲染选项，选择概念模式或其他渲染样式。概念模式通过简化色彩和阴影，突出模型轮廓，便于初学者识别结构。渲染过程能模拟光影效果，使三维图更具真实感，避免在复杂绘图中出现混淆。操作时注意调整渲染参数，如亮度和对比度，以适应不同场景。这一步骤不仅增强可视化效果，还能辅助检查模型完整性，例如发现隐藏的几何错误。推荐在绘图初期就启用渲染，以实时监控进度。
步骤四：结合工具栏中的长方体、拉伸、旋转等三维工具，开始绘制三维图形。例如，使用长方体工具创建基础形状，再通过拉伸命令将二维轮廓转化为三维实体。操作时需注意工具参数的设置，如输入精确尺寸和角度，确保模型比例协调。拉伸工具特别适合构建复杂曲面，用户可先绘制二维草图，再应用拉伸功能。此外，其他工具如球体和圆柱体能丰富模型多样性。实践时建议从简单对象入手，逐步添加细节，并利用撤销功能修正错误，以高效完成三维图。
综上所述，CAD2004画三维图的方法系统而实用，通过以上步骤，用户能逐步掌握从空间切换到工具应用的完整流程。这些技巧不仅适用于日常绘图，还能提升设计效率，建议多加练习以巩固技能。更多相关内容请关注系统家园获取深入指导。
